加工条件について

Mazak
新入社員
新入社員

プログラムを作成するときに
加工条件を工具毎にいちいち調べてられないですよ・・・

SugarBox
SugarBox

そんな人はまず、
よく使う工具だけを載せた加工条件表を作ることをオススメするよ。

最初は事故を起こさない程度の条件を知っておくことが大切だよ。

かんたん – 加工条件表 (アルミ編)

前提条件

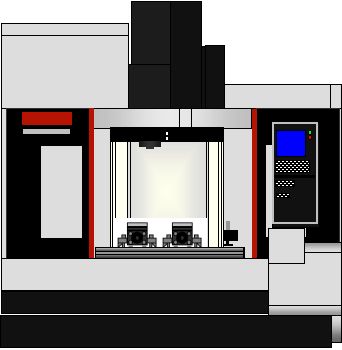

立て型マシニングセンタ(Mazak)
水溶性油 エマルジョン
ホルダー BT40
材質 アルミニウム

以下、工具径の直径をDと表記する

工具別条件表

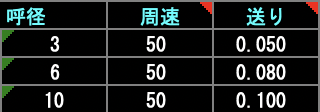

スポット

コートハイス

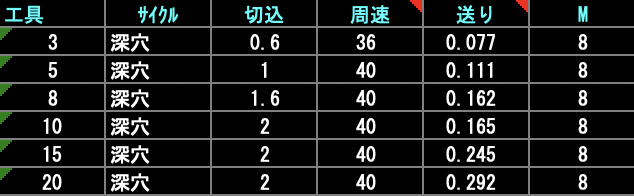

ドリル

コートハイス

切込はD×0.2を基準に考えている

2以上の切り込みを行う場合はキリコが巻きつきやすいが加工効率が高いので状況判断

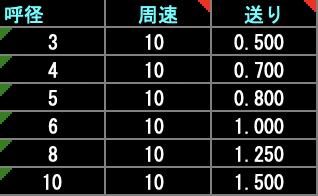

タップ

送りはねじの呼びピッチと必ず同じになる

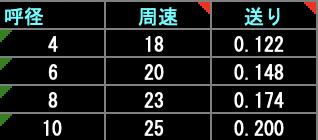

リーマ

超硬

エンドミル

超硬 3枚刃
画像に alt 属性が指定されていません。ファイル名: %E3%82%B9%E3%82%AF%E3%83%AA%E3%83%BC%E3%83%B3%E3%82%B7%E3%83%A7%E3%83%83%E3%83%88-2022-02-03-22.32.36.png

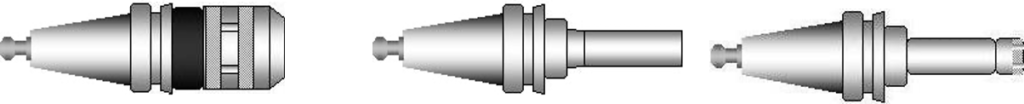

ツーリングの工具長さはD×3想定
切込はD/5,
周速はD×20,
送りはD/100で考えている

面取り

糸面取り用を前提とする

まとめ

加工条件

よく使う工具のよく使う加工条件を知る
あまり使わない工具は加工条件を都度メモし、必要があるとき見る

SugarBox
SugarBox

あくまでこういうものを個々作って欲しいという話であって
このままの条件を利用して欲しいわけではないから注意してね。

ドリルやエンドミルは大中小の3種類だけ暗記して
その間のサイズは比率で条件を決めると楽だったりするよ!
