チャレンジ6 ホルダー Step3 形状加工+座グリ穴

Mazak
新入社員
新入社員

2工程目いきますよ!

SugarBox
SugarBox

この製品はこの工程で完成だね!
ラストスパート!

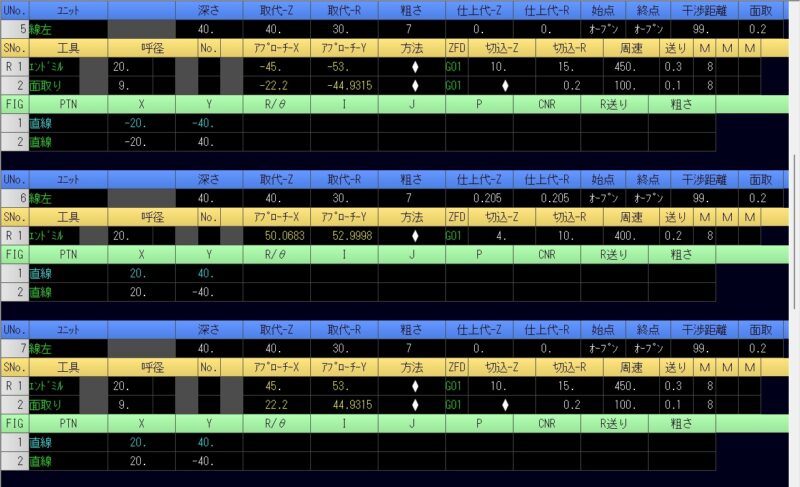

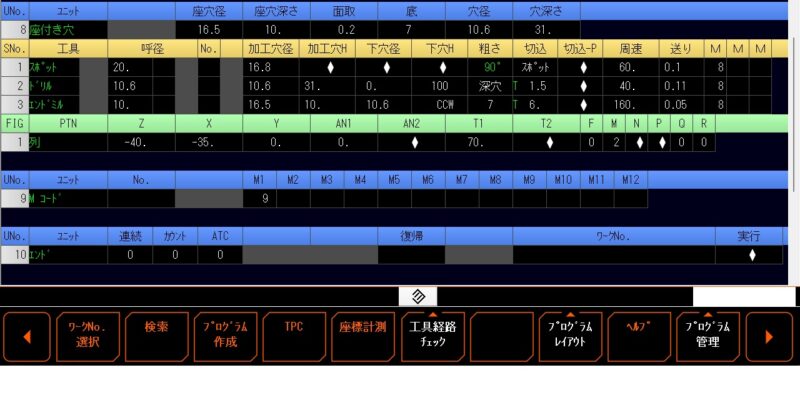

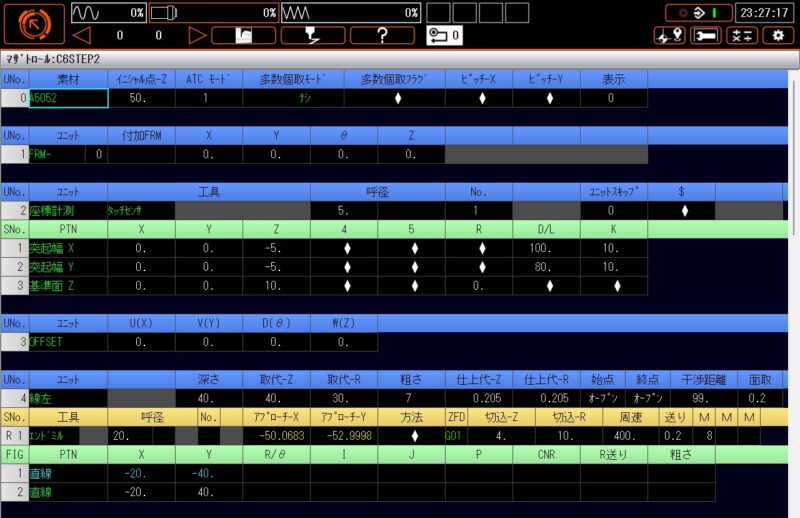

[プログラム] ※加工条件は無視

SugarBox
SugarBox

線左の切込-Zが4mmになっているけど
2mmくらいから試すのが良いと思うよ。

切込を少なめにして加工条件を上げるのも手だね!

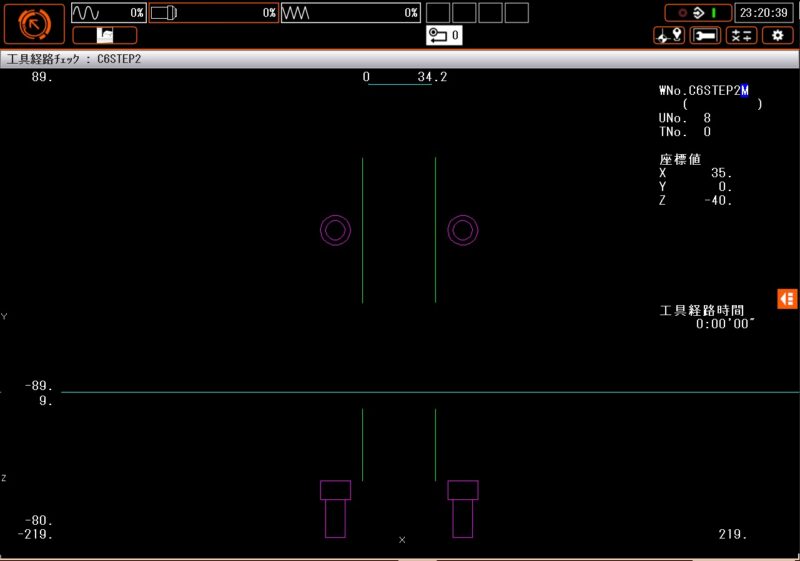

[経路チェック]

形状描画

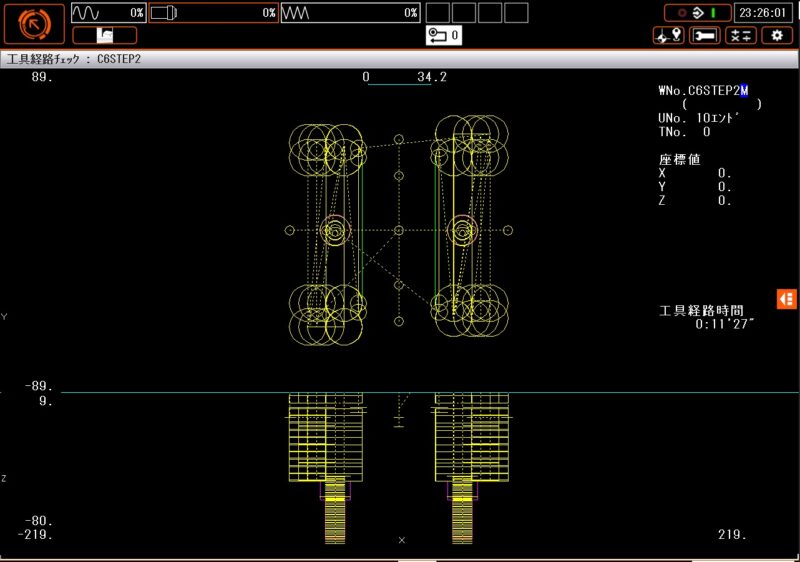

経路チェック連続
SugarBox
SugarBox

少数作ることを前提にしているので
エンドミルのエアカットがあるよ。

エアカットは削っていない無駄な加工のことだよ。

新入社員
新入社員

それなら無くした方が良いのでは?

SugarBox
SugarBox

たくさん作る場合は無くすけど

少量の場合はプログラムの作成時間や読みやすさを
優先することがあるから知っておいてね!

[使用工具]

  • エンドミルφ20
  • スポットφ20
  • ドリルφ10.6
  • エンドミルφ10
  • 面取りφ9
  • タッチセンサーφ5
ポイント

エンドミルφ10を少し長めにつけて
加工時にワークにぶつからないようにする

[ワーク固定]

前工程で開けた穴が手前上側に見えるよう配置して固定。
上から40mmを削るのでバイスで掴む量は29mm以下。
(30mm以上掴むとバイスと工具が干渉)

[基本座標] 取得位置

X,Yは加工前に刃先記憶で大体の中心座標を取得しておく。
Zはワーク頂点で実際に測定しておく。

まとめ

新入社員
新入社員

これでバリ取りをしたら完成ですね!

SugarBox
SugarBox

よくできました!

次回からレベルが結構上がってくるからよろしくね!
