チャレンジ5 LvUP – TPC利用

Mazak
新入社員
新入社員

どうしよう!

面取りφ3がない!

前と同じように加工したいのに・・・

SugarBox
SugarBox

面取りφ9で加工すればいいんじゃないかな?

新入社員
新入社員

φ9だと工具が太すぎてエラーが表示されちゃうんです。

SugarBox
SugarBox

じゃあ、TPCを利用してみよう。

太い工具でも加工できる場合があるよ。

[依頼内容]

4箇所ねじ穴と溝3箇所の加工

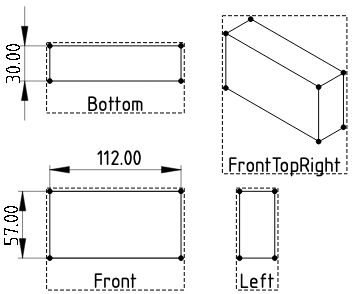

[材料]

材質:アルミ

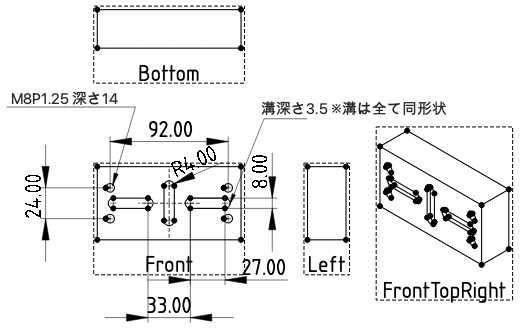

図面

[加工内容]

4箇所 M8ピッチ1.25ねじ深さ14
3箇所 溝加工

図面

[工程設計]

・上面を加工(1工程)

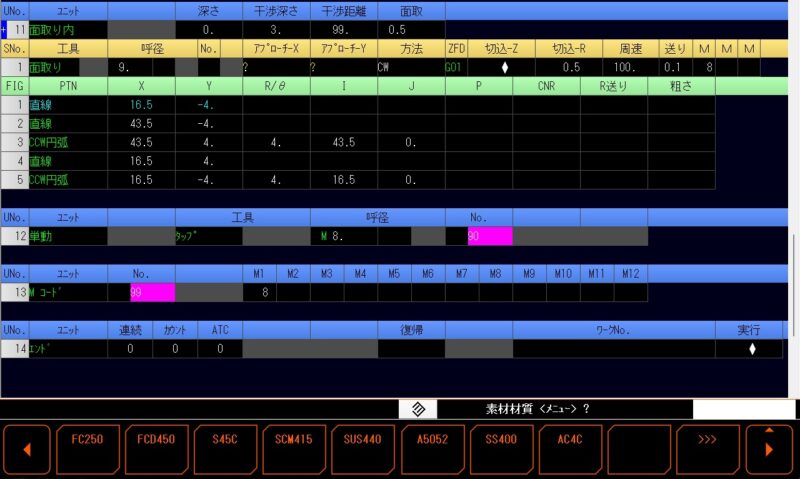

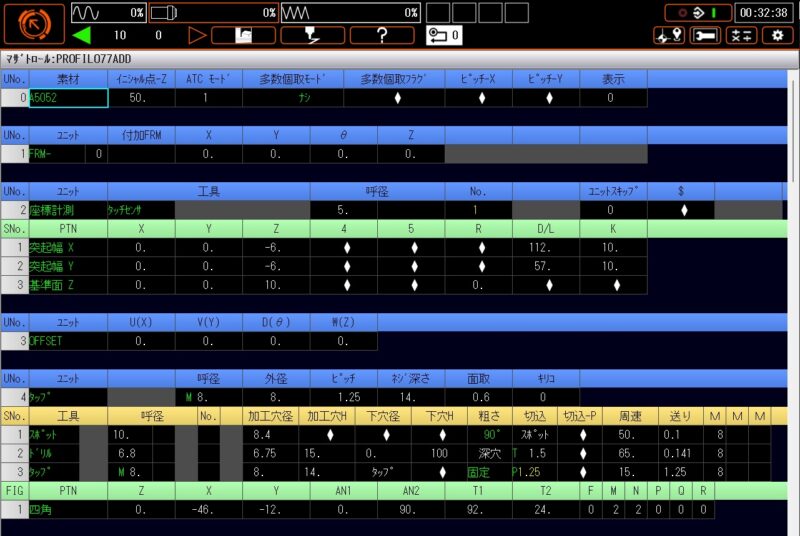

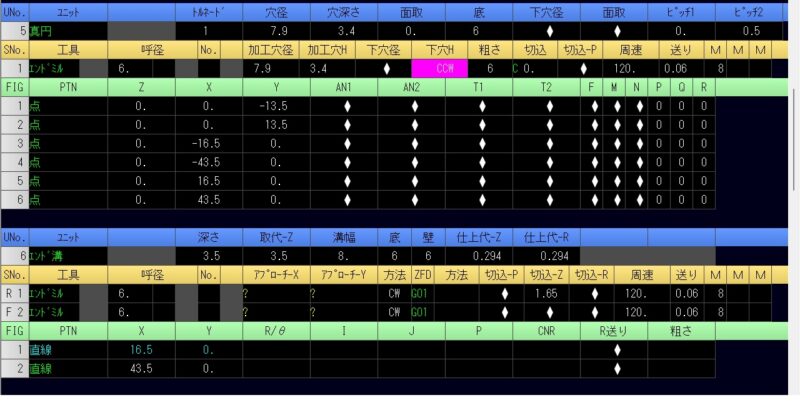

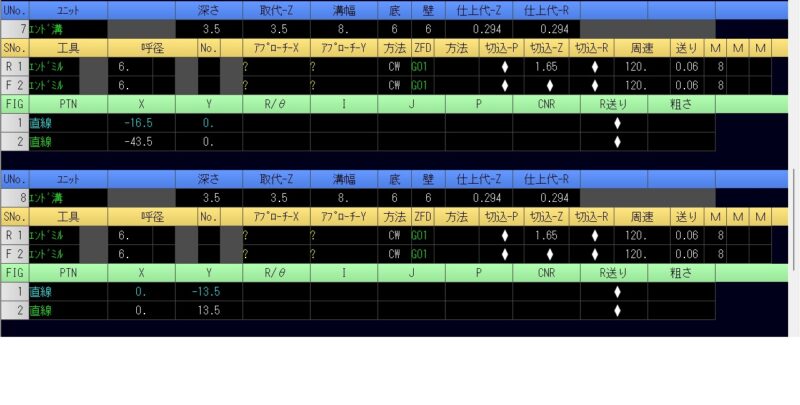

[プログラム] ※加工条件は無視のこと

[TPC]

TPCの設定方法

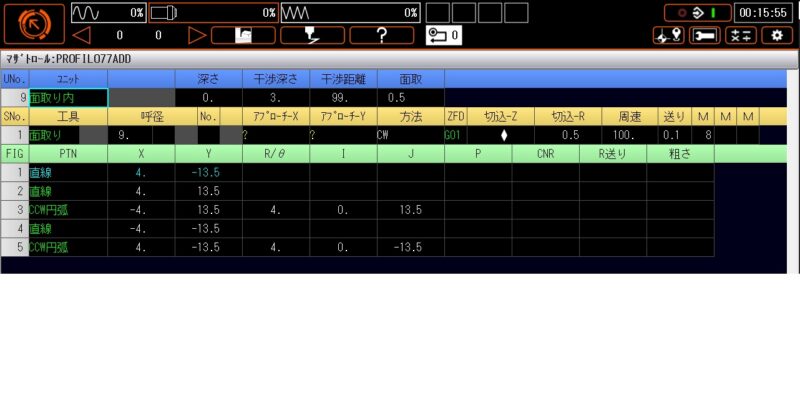

[プログラム作成]の状態でTPCを加えたいユニットを選択状態にする

[TPC 設定]ボタン

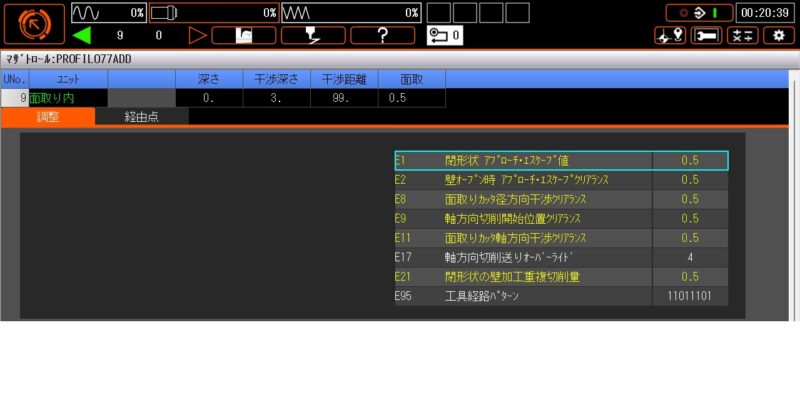

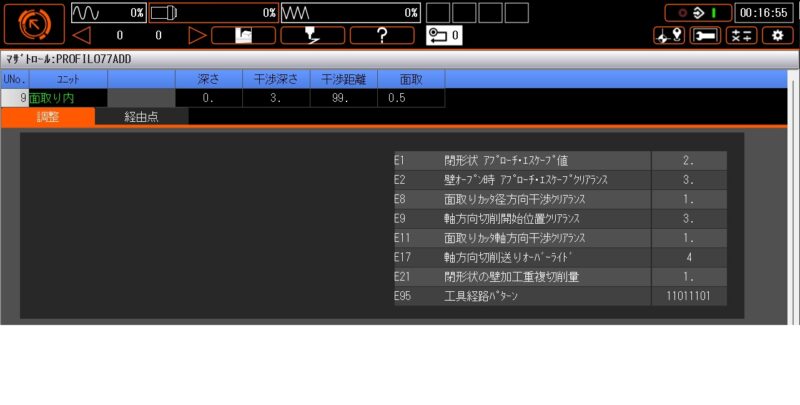

TPC設定画面に切り替わる

各項目を適正な数値に変更
(今回はクリアランス,エスケープ値を小さくして太い工具でも狭い場所を加工できるように変更)

変更後 [TPC終了]

TPC設定が有効なユニットにはが表示される

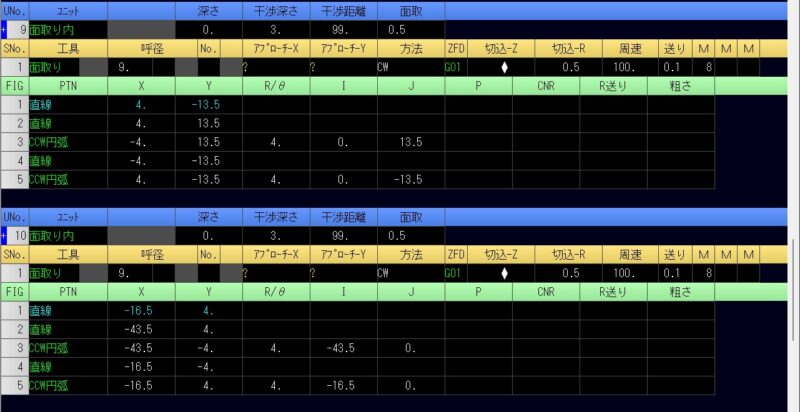

※今回は同じ手順で他の面取り内に同じTPC値を入力

SugarBox
SugarBox

加工の際に元からプログラム側である程度
工具を逃がす設定などをやってくれているんだ。
3mm逃げていたのが0.5mmに変われば太い工具も使えるよ。

新入社員
新入社員

項目の表示内容で使い方の想像がつきますね。

機械のパラメータ一覧にTPCのアドレスも記載されています。
深い内容が知りたい場合は調べた上で
Mazakカスタマーセンターに問い合わせを行うと理解が深まります。

[経路チェック]

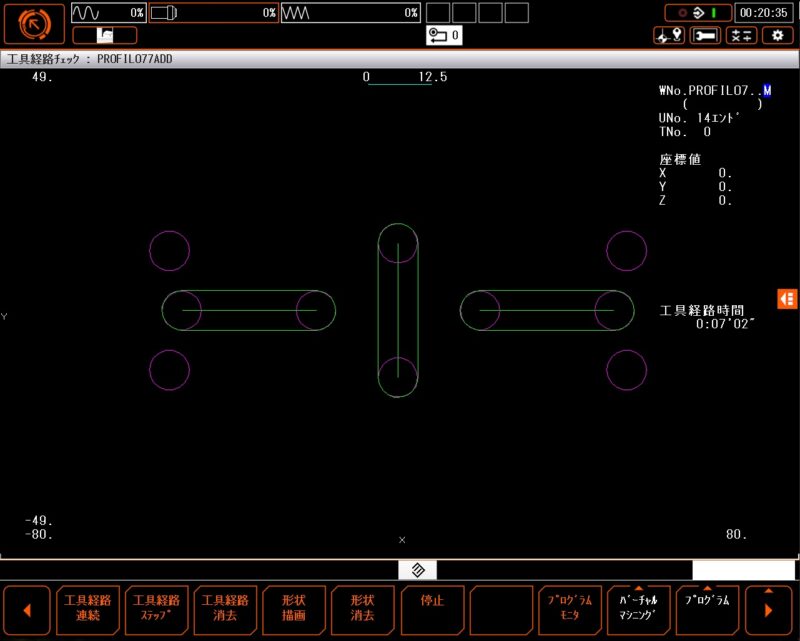

形状描画

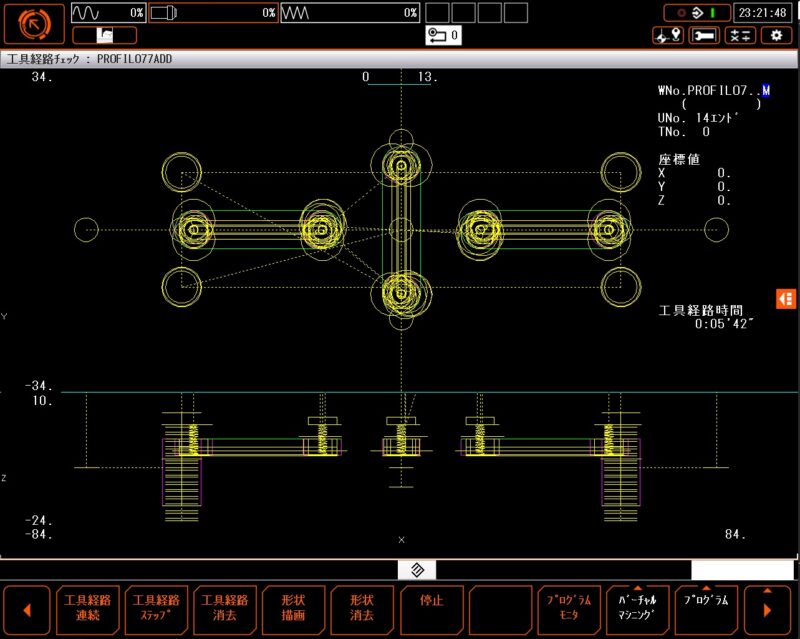

工具経路連続

[使用工具]

  • スポットφ10
  • ドリルφ6.75
  • タップM8 P1.25
  • エンドミルφ6
  • 面取りφ9
  • タッチセンサーφ5

[ワーク固定]

正直台を設置

移動口金を寄せる
ワーク取り付け

[基本座標] 取得位置

X,Yは加工前に刃先記憶で大体の中心座標を取得しておくこと。
Zはワーク頂点で実際に測定しておく。

新入社員
新入社員

面取りφ9で加工できちゃいました!

SugarBox
SugarBox

TPCは手元にある最小限の工具で加工したい場合や

干渉ギリギリを理解した上で加工したいときに便利だよ。
